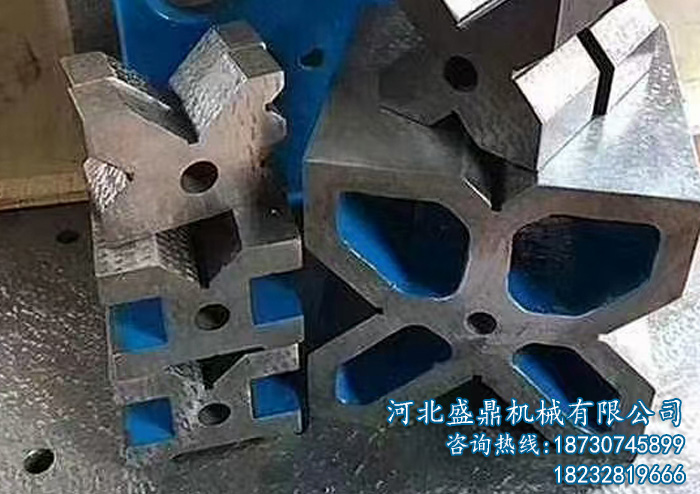

V型架V型架適用于精密軸類零部件的檢測，劃線，定位等用是平臺測量中的重要輔助工具。
材質：鑄鐵材質或大理石材質 精度等級：分為高精度，普通精度兩種。 V
型架的規格介紹:
一、

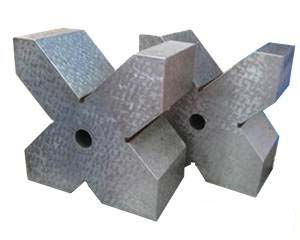

V型鐵按JB/T8047-95標準制造，也稱為V型架，常用的有三口
V型鐵，單口V型鐵和五口V型鐵。
V型鐵采用_HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
二、V型架精度：分為1級、2級、3級。
三、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
